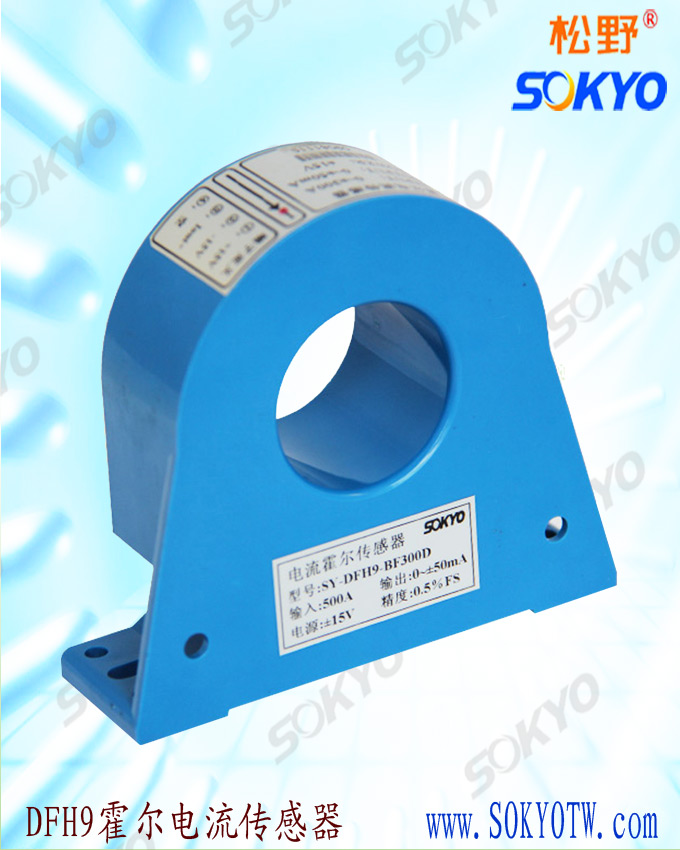

DFH霍尔传感器在汽车制造中应用
发布时间:2014-04-14 10:16:59  文章来源:未知  作者:SOKYO  人气:
        随着汽车以及内燃机汽车技术的发展,汽车电池、电流管理逐渐变成未来汽车技术的焦点。一般而言,基于分流器技术的电流测试器的成本比霍尔式的低,但是其能耗较高,容易引起发热及静态放电现象,难以满足某些苛刻的节能使用条件。
     闭环霍尔电流传感器的电流应用范围很宽,从几毫安到几千安培都可以测试。这种方法的优势是传感器与被测系统隔离,不会对被测系统产生噪声影响,而且不会在被测系统中引起能量损失。可以说,闭环霍尔电流测试法是上述三种技术中性能最高的。开环霍尔电流传感器也具有这个特点,而且功耗和成本都很低,但是系统精度和反应速度不及闭环。
  霍尔电流传感器靠捕捉电流产生的磁场来计算电流强度。霍尔元件产生的感生电压与源边电流是成比例的,这个霍尔元件嵌入到ASIC中(专用集成电路),该芯片主要用来把感生电压转换成信号输出。非接触式的霍尔器件不会影响被测系统,在测试大电流、大功率的系统中也不会产生功耗。
  输出电压表示被测电流产生的磁通量的强弱,电路不仅可以把霍尔元件产生的电动势变成含有电流强度的信号,还具有自动过滤错误信号的功能,这个功能根据产品标定值来完成。标定值存储在芯片的内存中,电路会把信号与标定值相比较,去掉不正确的信号。
        霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换,通过霍尔效应原理使变换后的信号能够直接被AD,DSP、PLC、二次仪表等各种采集装置直接采集和接受,广泛应用于电流监控及电池应用、逆变电源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器,UPS伺服控制等系统电流信号采集和反馈控制,响应时间快,电流测量范围宽精度高,过载能力强,线性好,抗干扰能力强等优点。
                                        霍尔传感器,松野电气
本文关键字:霍尔传感器,松野电气
